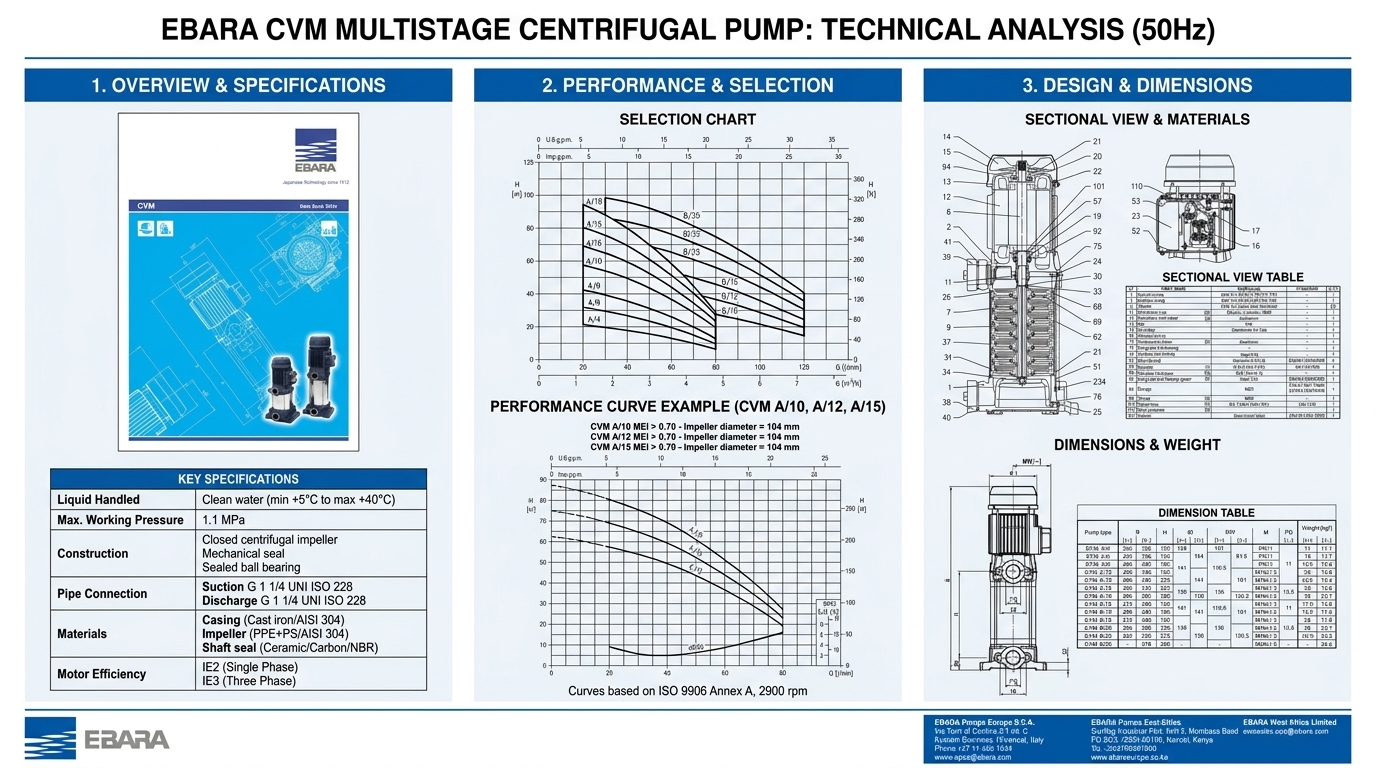

Khám Phá Cấu Tạo Và Thông Số Kỹ Thuật Chi Tiết Của Bơm Ebara CVM

Loại chất lỏng: Nước sạch ở nhiệt độ từ +5°C đến +40°C.

Áp suất làm việc tối đa: Lên tới 1.1 MPa (11 bar).

Tiêu chuẩn kết nối đường ống: Họng hút ren trong G 1″ và họng xả ren trong G 1″1/4 (theo tiêu chuẩn UNI ISO 228).

Tốc độ quay: Khoảng 2850 min⁻¹ (động cơ 2 cực, tần số 50Hz).

Buồng bơm và chân đế: Làm bằng gang đúc (Cast iron EN-GJL-200) chắc chắn, giúp chịu lực và chống rung tốt trong quá trình vận hành.

Vỏ bơm bên ngoài (External casing): Chế tạo hoàn toàn bằng thép không gỉ AISI 304, mang lại bề mặt sáng bóng, chống ăn mòn hiệu quả.

Cánh bơm (Impeller) và các tầng dẫn hướng (Diffuser / Stage housing): Làm bằng nhựa kỹ thuật cao cấp kết hợp sợi thủy tinh gia cố (PPE+PS Glass fibre reinforced), giúp tối ưu hóa dòng chảy thủy lực, giảm ma sát và hạn chế tiếng ồn.

Trục bơm: Sử dụng thép không gỉ AISI 416 bền bỉ cho phần trục chính.

Phớt cơ khí (Mechanical Seal): Kiểu phớt Carbon/Ceramic/NBR chất lượng cao, ngăn chặn hoàn toàn tình trạng rò rỉ nước.

Phiên bản 1 pha (Ký hiệu M): Điện áp 230V ± 10%, tích hợp sẵn tụ điện bên trong và rơ-le bảo vệ quá nhiệt (Motor protector). Đạt chuẩn hiệu suất IE2 với dải công suất từ 0.37 kW đến 1.8 kW (0.5 HP đến 2.4 HP).

Phiên bản 3 pha: Điện áp 230/400V ± 10% (thiết bị bảo vệ quá tải do người dùng tự trang bị). Đạt chuẩn hiệu suất cao IE3 theo quy định với dải công suất từ 0.3 kW đến 1.85 kW (0.4 HP đến 2.5 HP).

Cấp bảo vệ và cách điện: Đạt tiêu chuẩn bảo vệ động cơ IP44 và cấp cách điện Class F, đảm bảo an toàn khi vận hành trong nhà.

Dải cột áp và lưu lượng: Cung cấp cột áp cực cao, có thể đạt gần 100 mét ở các model lớn (như A/18 hoặc B/25) cùng lưu lượng tối đa lên đến khoảng 7.2 m³/h (120 l/min).

Chỉ số hiệu suất tối thiểu (MEI): Đạt tiêu chuẩn chất lượng thủy lực với MEI > 0.70, giúp tối ưu hóa điện năng khi vận hành ở điểm hiệu suất tối ưu (BEP).

Ứng dụng tiêu biểu: Phù hợp cho hệ thống tăng áp cấp nước (Booster systems) tòa nhà, chung cư mini, khách sạn, các dây chuyền lọc nước RO và hệ thống tưới tiêu nông nghiệp quy mô vừa đòi hỏi cột áp lớn.
